máquina de teñir del aparejo de la Alto-prensa

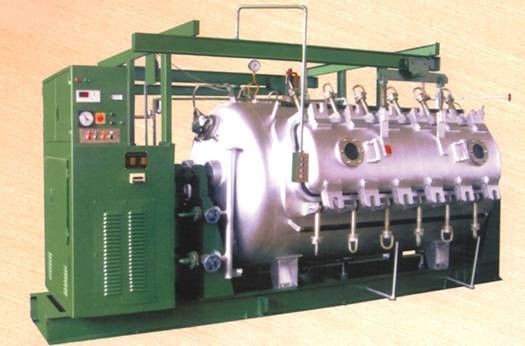

Máquina de teñir del aparejo de alta temperatura de la Alto-prensa

Aparejo automático de alta presión de alta temperatura del tinte KD-GR120-360

Introducción

Este equipo de teñido manufacturado por nuestra fábrica, es conveniente para que las diversas telas del sintético, del algodón y del lino sean teñidas con los tintes distribuida, del azufre, de la cuba, directos, y reactivos, fregado, haber jabonado y haber limpiado a una tarifa constante y bajo tensión constante. Tiene las características del diseño avanzado, de la estructura razonable, y de la operación del rendimiento superior, segura y confiable.

Parámetro técnico principal

Max. Diameter del rollo del paño: Φ1200mm

Anchura de la tela de Max. Working: 2000m m

Tensión ajustable de la tela: 0~60kg

Tarifa ajustable de la tela: 20~80m/min

Diámetro del rodillo principal: Φ220mm

Presión de funcionamiento máxima: 0.4Mpa

Temperatura de trabajo máxima: 140℃

Ratio del licor: 1:2

• Característica técnica

1. La máquina total adopta diseño añadido cad del ordenador; La leva añadió las amilasas, fabricación de la alta precisión.
2. La máquina total adopta la impulsión (serva) de la conversión de frecuencia de la CA a la tensión y a la velocidad de la tela del control. El sistema de control entero está con la gama de ajuste grande, operación confiable, porcentaje de averías bajo, dificultad baja del mantenimiento.
3. La línea velocidad constante, control en línea de la tensión constante, elimina sobre todo la aberración, color echado durante proceso de teñido; petición de parámetro tecnológica apta exacta del control de la temperatura diversa.
4. Petición de parámetro tecnológica apta exacta del control de la temperatura diversa, dispositivo que se calienta y de caliente-custodia de arriba para asegurar tarifa que se calienta y para mejorar eficacia de la producción.
5. En el sistema de control eléctrico de la máquina diseñado con la inversión automática, el paso que cuenta, longitud que cuenta, pasa la parada automática completa o cambiado en automático manipule la función.
6. La máquina entera equipada del reflector de arriba para la operación y el mantenimiento convenientes.

Este sistema conserva la carga automática según la petición de la tecnología de reducir chromatist delantero y trasero de la tela y de mejorar la producción.

Estructura principal

• Mecanismo de la transmisión

La máquina entera conduce por dos motores de CA a través del reductor del engranaje impulsor de la polea, caja de la reducción y el rodillo del paño conectado por el acoplamiento de la flexibilidad, este tipo que separa la estructura es fácil a la operación, a desmontar y a la instalación.

• Cuba del tinte

La cuba del tinte se hace del acero inoxidable 1Cr18Ni9Ti, la cuba del tinte adopta el rodillo de la parte inferior doble para conducir, prolonga la época de la tela en el licor del tinte, eficacia de teñido creciente de la tela; el centro del cuerpo de célula instaló el rodillo de la medida de la velocidad que puede medir velocidad, cuenta longitud, comprueba la tensión de la tela; dispositivo instalado parte inferior de la circulación del licor del tinte del cuerpo de célula para hacer temperatura interior y el licor que revuelven uniformidad y para quitar chromatist de la tela de través.

• Marco de la extensión de la anchura

Para prevenir la arruga durante proceso de teñido, instale el tipo marco de la primavera de la extensión de la anchura dentro del cuerpo de célula; el marco de la extensión de la anchura se hace del acero inoxidable, composited del brazo oscilante, del rodillo de la extensión de la anchura, del rodillo de guía del paño, del resorte de tensión etc.

El resorte de tensión se hace de 4Cr13, con buena resistencia mecánica a la característica y a la corrosión.

• Agua, sistema de tubo de vapor

Las piezas de la afluencia composited de la entrada del agua, espray de la entrada del agua y las válvulas de acoplamiento, usuario pueden controlar según la investigación real.

El tubo de vapor total de la máquina composited principalmente de bobina del aislamiento térmico del cuerpo de célula, del tubo de calor directo del cuerpo de célula y de válvulas de acoplamiento; el tubo de calor directo del cuerpo de célula es controlado automático al lado de válvula neumática de la película fina.

• Mecanismo de la salida (parte de compra selectiva)

El rendimiento de la máquina total tiene dos tipos: la salida cruzada del brazo y A enmarcan la salida conducida, usuario eligen cualquier tipo.

La salida cruzada del brazo instalada en la máquina total, composited del brazo cruzado, motor, cilindro, rodillo de goma, motor de la salida pensó la rueda de gusano que retrasaba el mecanismo para conducir el rodillo de goma, después el rodillo de goma mantiene el rodillo del balanceo del marco de A a la salida de la fricción.

La salida del marco de “A” composited de bastidor de la impulsión, del motor que reduce la caja, de la cruz de la junta universal, del bastidor etc. de A.
