Máquina de sequía automática del ajuste de la capa doble/calor de la máquina de Stenter del mechero de gas

Máquina de sequía automática del ajuste de la capa doble/calor de la máquina de Stenter del mechero de gas

mechero de la máquina/de gas del ajuste de Stenter del aire caliente de la Doble-capa/automático/secado de la función

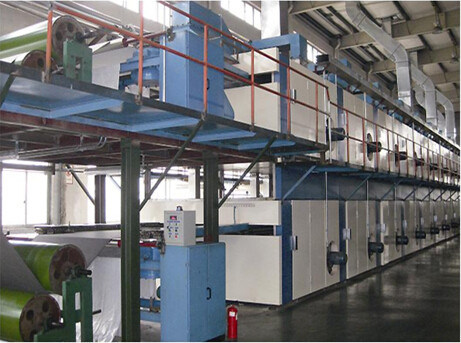

Máquina del ajuste de Stenter del aire caliente de la Doble-capa KZM-240

Uso del producto:

Esta máquina tiene nuevo y diseño especial, puede ahorrar el espacio y la energía del taller. Su estructura es razonable, y es apropiado para las telas hechas punto de la tela, el deformación-hacer punto y otro, para hacer el stenter y la determinación. Esta máquina es el producto más nuevo de la industria entera del teñido y de acabamiento, nuestra compañía ---KD ha solicitado patente nacional, y ha pasado. Esta máquina es el primer producto perfecto para la industria más adelante del teñido y de acabamiento.

Flujo de proceso técnico: (Refiera al flujo de proceso técnico)

→ de alimentación de la tela de la Abierto-anchura que centra el → de la enderezadora de la trama del → del padder del dos-rodillo del → del ajuste más bajo que sobrealimenta el → → que sobrealimenta superior orillo infrarrojo que detecta la rueda de cepillo del → el fijar en sobrealimentar la amortización de alimentación de alargamiento del → del carril del → de la rueda de cepillado del → (del recortes) → de 2 m 8 cámaras para el stenter y determinación del → del carril del mercado del → un grupo del → dos del aire fresco doffing.

Parámetro técnico principal:

1. Modelo: stenter de la placa o del clip del perno (el cliente elige un tipo)
2. Dirección de máquina: máquina derecha (gabinete eléctrico en la mano derecha, la válvula del control de la temperatura en la mano derecha, cada sección de las fans de la circulación de la cámara separadas en lado izquierdo y derecho.)
3. Velocidad mecánica: 10~95 m/min, velocidad diseñada 110 m/min.
4. Anchura nominal de la máquina: anchura del rodillo de 2400m m (anchura eficiente 2250m m)
5. Sobrealimentar porcentaje: (±10~20) %
6. Anchura que altera el dispositivo: la máquina entera está utilizando el eje a la modulación de amplitud (los dos extremos de la cámara tienen embragues, pueden estar manualmente ajustan).
7. Temperatura diseñada: temperatura de trabajo 150℃~180℃, dispositivo del control de la temperatura automática.
8. Recurso de calefacción: mechero de gas
9. La cantidad de cámaras: para el doble son 8 secciones (dos capas con la parte superior y el más bajo).
10. Pista: adopte la pista no lubricada imitada con Monforts, y no lubricó la cadena. La zona de alimentación tiene pista del almacenador intermediario.
11. El método de alimentación y de mercado: alimentación plana, y mercado de doble uso del mercado del oscilación o de la rueda (el usuario elige un tipo).
12. El modo de transmisión de máquina entera: transmisión síncrona variable clasificada de la fuente de alimentación de la frecuencia de la CA.
13. El modo de transmisión de cadena: utilice el motor de CA para conducir el eje de la tira, los pasos del eje de la tira a través de la caja decelerada formada dos cuernos, después conduce la rueda de cadena del eje de salida que está sobre la caja acelerada a moverse.
14. La cantidad de cámaras y recicla fans: las cámaras 8 secciones (una sección para 3 metros), 5,5 kilovatios reciclan las fans *2 para 16 PC, él ajuste de la frecuencia del uso, así que puede ahorrar poder y proteger la vida del servicio del motor.
15. El poder de instalación: de una sola capa para cerca de 130 kilovatios (la transmisión principal 22 kilovatios, recicla las PC KW*16 de la fan 5,5 = 88 kilovatios, fan de los deshumidificadores 2,2 kilovatios * 4 PC = 8,8 kilovatios, el padder 5,5 kilovatios, mercado 4,4 kilovatios).

Las características principales de la estructura:

1. El marco es soldado con autógena por el acero de 14 canales. Se compone del tubo de entrada, del bastidor de la tensión del paño, del dispositivo de centro infrarrojo, del rodillo de guía y del dispositivo eléctrico etc. de la trama, la estructura es razonable y parece agradable.
2. padder del Dos-rodillo: El tablón casted por el hierro en lingotes 20#, el diámetro del rodillo de goma es 280 milímetros.
3. Paleta del portador: Soldado con autógena por la placa a cuadros de los milímetros de acero y 3 del canal 8#, y se equipa del rodillo de guía de la transición Φ100 milímetro, mezclado con el transporte, la vivienda del árbol y las sujeciones.
4. Baje sobre la alimentación: El diámetro es 150 milímetros, el cuerpo del rodillo se hace de la tubería de acero inconsútil que son procesados trabajando a máquina el coche, externalización del grano de goma. Apoyado por un transporte del balanceo, y él hace un dispositivo de conducción, conducir por el motor de CA del inversor a través del reductor, conducido por la cadena. El poder de fricción es 2,2 kilovatios.
5. Parte superior sobre la alimentación: Hágase del rodillo de goma cuyo diámetro es 240 milímetros, el cuerpo del rodillo se hace de la tubería de acero inconsútil de pared gruesa, externalización del caucho de nitrilo. Tiene transmitir el dispositivo, compartido una impulsión con una alimentación excesiva más baja.
6. La detección de borde y el dispositivo de la fijación, y pista de la entrada: La detección de borde utiliza la detección eléctrica + electróptica del tipo del estante, el dispositivo de detección de borde utiliza el Yo-acero fijado en los dos lados de la cabeza de la máquina, equipados de fijar el dispositivo y el dispositivo de presión del cepillo, sobre la pista de la alimentación tiene el guardia de seguridad, él es operación conveniente.
7. La sobre-alimentación de la rueda de cepillo: Es un dispositivo de sobre-alimentación de alto rendimiento, y es exacto, actuado simplemente. Una amplia gama de sobrealimentar, puede hacer la tela la mejor en el uniforme, fijado uniformemente, y el exactos sobrealimentan control de ratio pueden alcanzar la calidad de los productos excelente. Sobrealimentar la gama: ± el 10% ~ el 20%.
8. La forma de la cámara (capas dobles): El ① que el marco de la cámara es soldado con autógena por el acero del canal 10#, la placa de la puerta utiliza el plegamiento en frío 1,2 milímetros de la hoja soldado con autógena, dentro de se llena del amianto como materiales de aislamiento, el grueso es 100 milímetros. El ② cada sección hace que 2 reciclen las fans (8 secciones con 16 PC), conducidas directamente por el motor de alta temperatura, instalado en el derecho y los lados izquierdos de la cámara, el poder de cada fan son 5,5 kilovatios. El ③ el tubo que sopla se hace de la placa de acero galvanizada, puede prevenir el hundimiento que forma escamas del moho, escalonado arriba y abajo del mercado del espray para soplar, él es un diseño razonable, aire del espray uniformemente. El pleno tiene un apagador, espray abajo del tamaño del apagador del viento a controlar, fácil ajustar. El top del ④ tiene cuatro extractores colectivos, 3 secciones para un grupo, capa doble se puede obrar recíprocamente usando. El poder es 2,2 kilovatios, el mercado del aire de cada cámara tiene un apagador del respiradero. La exportación principal también tiene un apagador. El ⑤ que cada sitio en la cámara se equipa de un radiador, refrescando área está sobre 400㎡, filtros está instalado delante del radiador, estacionamiento posterior fácil hacer el trabajo de la limpieza para mejorar la eficacia termal. El ⑥ cada sitio de sequía del dos-compartimiento usando un control de la temperatura automática, instrumentación del control de la temperatura montada en la consola, la resistencia termal es detectado por la temperatura del horno del molibdeno, regulador de temperatura, abertura eléctrica de la válvula, la exactitud de la temperatura del ± 2 grados. La válvula de control eléctrica está situada sobre el horno.
9. Sistema principal de la transmisión y de pista: Utilice la pista que se imita con Monforts, más de largo la pista de la entrada, arrastre el eje de la tira por el motor de CA de 22 kilovatios, conducido por la cadena de la caja de engranajes de gusano, la cadena usando el buen funcionamiento de los carriles del hierro de placa de la aguja, dispositivo de la tensión de cadena de la perseverencia. Siga las aplicaciones de modulación de amplitud una impulsión colectiva. El eje impulsor, las cajas de la marcha atrás y los motores colocaron instalado sobre la cámara, a través de la cadena para transmitir el tornillo de la amplitud, y también instalado una cubierta protectora. Hay dos separados ajusta el dispositivo en el bilateral de la cámara.
10. Mercado del oscilación, mercado rodante: El ① el rodillo del mercado del oscilación se hace de la barra de acero de Φ240mm, compuesto de manivela que cae del rodillo y del paño de guía y del etc. El motor impulsor utiliza la impulsión cicloide del reductor. El ② el marco del mercado del balanceo es soldado con autógena por la placa de acero del milímetro A3, y equipado de los rodillos de guía, rodillos de la fricción de φ180mm, tubos favorables, reductor cicloide de la rueda del perno, cadena, impulsión del piñón y etc….

Las cosas que necesitan a usuarios uno mismo-cuidaron:

Instalando el material, la red principal del tubo, tubería, surco, iluminación, compresor de aire, la línea de la máquina, fuente de calor, desde la distribución del tubo de aire, del coche del paño, de la plataforma, del equipo de elevación y de otras instalaciones (incluyendo: la plataforma y 1 tonelada de proveedor de la grúa y del Yo-acero que el acero puede ser agentes de la producción, precio se separa cargaron en cuenta).
