Abra la impresora de barra magnética de la pantalla de la transmisión del tipo y de la independiente

Abra la impresora de barra magnética de la pantalla de la transmisión del tipo y de la independiente

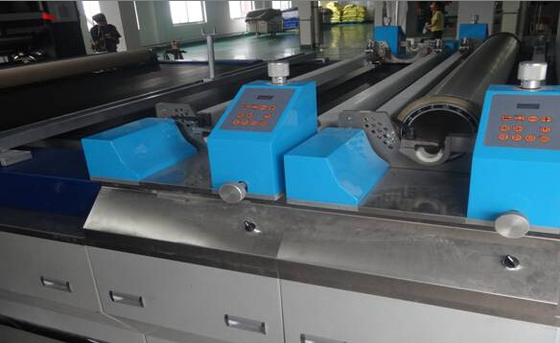

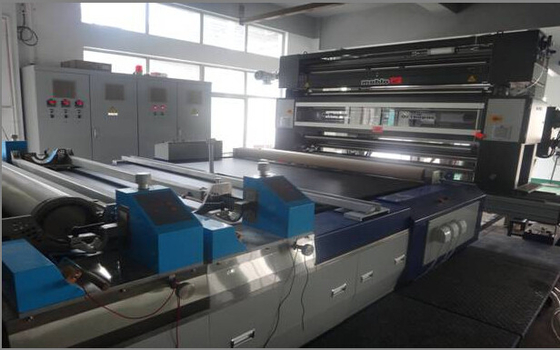

Impresora rotatoria de la pantalla KD180-600

Respetuoso del medio ambiente, ahorro de energía y de gran eficacia

1. El ratio bajo del licor reduce el consumo de agua grandemente.
2. Comparando con la máquina de teñir tradicional, el consumo del agua, del auxiliar y del vapor se puede ahorrar por el 50%
3. El poder instalado más bajo, por lo tanto lo más bajo posible consumo de energía eléctrica.
4. Ciclo de teñido rápido, productividad aumentada.
5. Operación fácil de usar y mantenimiento fácil.

Modelo: Cámaras de KD type-1-18 colors-4-8

Flujo de proceso: feeding→edge alignment→printing

Uso: Es conveniente para el paño de algodón, el paño del terciopelo y la tela mezclada.

Parámetro y modelo técnicos principales:

1. Dirección de máquina: máquina derecha (cara a la transmisión de alimentación en lado derecho)
2. Anchura nominal de la máquina: 1800-6000m m (anchura de proceso máxima 5700m m de la fibra)
3. Velocidad combinada: 1~100m/min (speed1~120 diseñado m/min)
4. Qty del color: 1-18
5. Repetición del cilindro de la pantalla: 640mm-914mm-1020m m
6. Modo de impresión: Abra el tipo impresión magnética de la barra
7. Modo de transmisión: la pantalla dirige la transmisión independiente serva.
8. El doffing del uno mismo de la banda de conducción

Estructura de la máquina:

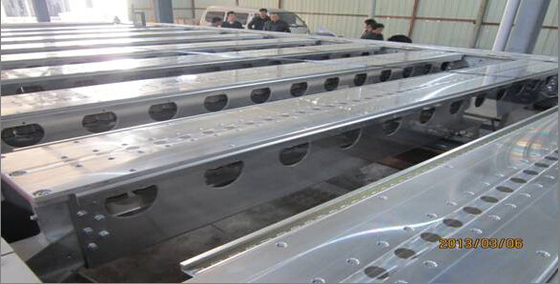

La estructura de bloque encajonada de alta calidad, 6 colores/sección, suma 3 secciones, 18 colores, palmo de disminución de la máquina, aumentando fuerza mecánica. Bajo marco adopta el acero internacional de la forma el A para soldar con autógena. Mejora de validez y de estabilidad de la máquina completa.

• Impulsión principal: Impulsión estándar de la caja de la reducción, de alta calidad de banda de conducción de la impresión. Superficie de la rutina del rodillo impulsor que texturiza el tratamiento y el fósforo del níquel de la placa. Asegure la impresión de alta calidad. La estructura mecánica simple hace el maintanence muy conveniente.
• Rectificación de la desviación de la banda de conducción: La estabilidad de la banda de conducción basada en la polea de la guía, bajo buenas condiciones de la sincronización que desbarban y corrige la instalación de la banda de conducción, esta organización puede guardar la operación estable segura de la banda de conducción.
• Tabla magnética: la tabla magnética profesional proporciona la impregnación de la impresión del eveness, tabla magnética es el último diseño CAD-CAM de tipo elctromagnetic bobina, alta precisión que la contracción mecánica hace permeato de la goma de la impresión uniformemente, chromatism no izquierdo, medio, correcto, sin necesidad de mantenimiento.
• Capa: termoplástico o hidrosol (el cliente elige cualquier tipo), grueso del pegamento es ajustable al cubrir.
• Tirada de la cabeza de la pantalla: el transporte plano de alta resistencia que se cabe para la dirección forzada y mejora vida de servicio.
• Bomba de la goma: Cuerpo de bomba del acero inoxidable, equipado del tipo del control manual y automático, del control llano a través de palanca líquida del sondeo de la goma y del PLC.

Sistema de la impulsión principal de banda de conducción de la impresión:

PUEDE la tecnología y la comunicación 485, los datos subyacentes centralizados procesados en ordenador superior, el modo de control de la velocidad y controlar cada motor servo de la cabeza de la pantalla, alcanzan la impresión síncrona para guardar eficacia segura de la impresión. Toda la información mostrada a los clientes a través del interfaz persona-ordenador, conveniente actuar y manejar. Este sistema es confiable bajo condición de la humedad da alta temperatura, alta, corrosión fuerte, interferencia fuerte.

Impulsión independiente principal de la pantalla:

1. El motor servo puede controlar el registeration de la alta precisión de la pantalla rotatoria en el círculo de 360°, diferencia acumulada del código de error está dentro 0.08m m. El regulador del panel principal de la operación puede cambiar añade al intercambio conveniente y directamente.
2. Control a circuito cerrado de la velocidad del codificador del proceso del transductor del alto rendimiento. El otro motor de la transmisión utiliza el convertidor universal; transforme el tipo de la cantidad análoga en el sistema de tipos digital de la cantidad para asegurar a sistema la precisión de control sincrónica.

Control electrónico del handpiece interno: Los cuerpos de impresión equipados del motor servo independiente, conductor servo avanzado de la CA, cada conector de cable prefabricado equipado unidad de la anchura, con la comunicación de fibra óptica para guardar la precisión segura de la impresión de la impresora, sistema eléctrico son muy fáciles para el mantenimiento.

Caja de conexiones principal: utilizado para el control del voltaje, la distribución del circuito, el control de la temperatura de la cámara etc.

Operación y sistema de vigilancia: control centralizado de la pantalla táctil (además equipado de un sistema de control button así como la pantalla táctil); velocidad de la máquina, salida, parada y exhibición centralizada etc. tecnológica del parámetro; la pantalla táctil puede también proporcionar el sistema del parámetro de velocidad del registro, parámetro del registro, insertando la precisión, factor síncrono, conveniente para que los clientes diseñen y modifiquen según productos la petición.

Piezas de sequía:

Modo de la cámara: viento de rociadura potente, sequedad del aire caliente de la tres-capa (el paso combinado eficiente de la longitud es a través los 54m)

Fuente de calor: calefacción de aceite

Qty: 4-8 cámaras

Transmisión de circulación de la fan: el motor es tipo horizontal F-nivel de la termoestabilidad, llenador largo del aceite.

Correa de la pantalla: Rejilla resistance≦250℃ termo del Teflon

Estructura principal de la cámara:

Modo de alimentación: alimentación plana.

Distancia entre la cámara y la unidad central: ≤500mm

Modo de paso combinado: paso de tres capas de la cámara a través de la manta

Longitud de la cámara: la cámara es diseño modular, longitud es 3m/chamber

Fan de circulación: Cada cámara de la sección equipada de la fan de circulación independiente, motor de fan de circulación es 7.5KW (control 15Kw * 6 cámaras de la conversión de frecuencia de la CA),

Cantidad del aire y fumigación aérea: cada cantidad del aire de la cámara es 12500m3/h, aire del espray del tubo de la fumigación aérea alrededor del top y soplo combinado de la parte inferior (el soplar comparativo combinado superior, medio de arriba a abajo), la boca de la fumigación aérea está con la estructura cuadrada del bafle de guía del aire, velocidad de aire máxima es 8-12m/s.

Qty de la correa de la pantalla: las PC una, americano importado reforzaron el material de la fibra de vidrio, revestido superficial con el Teflon, interior procesado, borde consolidado, conector de la correa de la pantalla están retirando el tipo acoplamiento de desconexión rápida;

Rectificación de la desviación de la correa de la pantalla y dispositivo de la tensión: cada correa de la pantalla con dos interruptores de límite en el lado izquierdo y derecho, un límite, desviación que rectifica adopta el interruptor mecánico, otro es control de la protección de la desviación de la correa de la pantalla, desviación de la correa de la pantalla que rectifica es desviación neumática que rectifica, tensión es el tensir izquierdo y derecho de dos cilindros; el vivo-rodillo de la correa de la pantalla es galvanizado inconsútil de la superficie de la tubería de acero;

Radiador: cada cámara equipada de dos radiadores (el tubo de radiación es ф58mm*1100mm, tubo de aluminio que rueda el tubo parecido a la película, interno es tubería de acero de ф32mmR, grueso de pared 2 milímetros, frente y el arreglo cruzado trasero, suma 40 áreas 120 m^{2/section de la} radiación).

Temperatura máxima de la cámara: 150℃~220℃, ajustable;

Temperatura de la cámara: El estante es construcción de acero formada, tablón de la puerta es Q235 lamina las hojas de acero con grueso 1,2 milímetros; grueso de capa termal-protector 100m m, placa semirrígida extrafina de la fibra de vidrio (incluya el top y la parte inferior de la cámara); cada parte inferior de la cámara con las ventanas de un suplemento del aire;

Sistema automático del autodominio de la temperatura: las cámaras delanteras y traseras dos sistemas de la válvula de control eléctrica del aceite caliente, de temperatura controlada por el platino PT100 – niquele la resistencia a través del instrumento del control de la temperatura;

Extractor de la cámara: tres sistemas de extractores centrífugos estándar, poder 2.2kw*3 del motor;

Sistema de conducción de la cámara: la cámara necesita dos sistemas del dispositivo de transmisión (Japón Ichinose), un sistema es transmisión de la correa de la pantalla de la cámara (incluya el motor 7.5KW, el reductor y el convertidor de frecuencia), otra es transmisión del drenaje-hacia fuera (incluya el motor 2.2kw, el reductor y el convertidor de frecuencia);

Configuración principal:

NO.	Nombre	Fabricante	Especificación
1	Correa de la pantalla	Productos de Shangai	anchura de 3250m m
2	Motor de fan de circulación	Motor Co., ltd de Shangai Dequshi	7.5Kw
2	Extractor	Fábrica de general Fan de Shagnhai	T4-72 NO.5 2.2Kw
3	Válvula del control de la temperatura de aceite	Marca de Shangai	Dg65
4	Rodillo de la impulsión principal de la correa de la pantalla		Tubería de acero inconsútil
5	Rodillo de guía entrado en contacto con con la superficie combinada		Acero inoxidable cubierto
6	Cilindro	Productos de Tainwan Airtac
7	Transportes en cámara	NSK JAPÓN	Serie del UC
