Máquina de aire caliente de Stenter de la placa del Pin con la función de la capa para las clases del algodón y la materia textil de la fibra

Máquina de aire caliente de Stenter de la placa del Pin con la función de la capa para las clases del algodón y la materia textil de la fibra

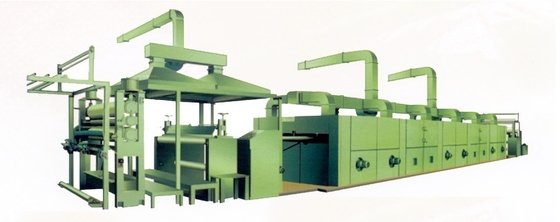

Máquina de aire caliente del stenter KZM-320 y de capa

Uso:

Esta máquina es aplicable para cubrir y secar el algodón, el algodón del poliéster/la fibra química y la tela tejida. Cámara de sequía modular de poca circulación avanzada (la copia de Alemania Montfort, libera para montar), sistema de detección de borde infrarrojo. La máquina entera es conducida por la transmisión de la conversión de frecuencia de la CA, y el tablero de control de puente equipado de los dispositivos de la supervisión de la TV.

Flujo de proceso técnico

Abra el tipo →coating de alimentación → →infrared caso del puente del head→ de la anchura (succión eléctrica del borde) de la placa del perno del → de la detección de borde de la transmisión en drenaje-hacia fuera de centro de enfriamiento del balanceo del → del →cold de 2 cámaras del rodillo de sequía del agua

Parámetro técnico principal:

1. Tipo: stenter de la placa del perno
2. Dirección de máquina: izquierdo o derecho (el cliente toma la decisión)
3. Velocidad de la máquina: 25~80m/min
4. Anchura nominal de la máquina: 3200m m
5. Modo de la modulación: La máquina entera disminuye la modulación, también cada modulación manual de la cámara según la petición
6. Temperatura del diseño: hacha 220℃, con el dispositivo del autodominio de la temperatura
7. Recurso del calor: aceite de la transferencia de calor
8. Carril: molde por el hierro en lingotes 20#, el carril de la lubricación del goteo del aceite y la cadena.
9. Paño en y hacia fuera método: abra la anchura adentro, desarrollo del centro
10. Método de la transmisión: Transmisión del sincronismo de la frecuencia de la CA
11. Qty de la cámara y qty de la fan de la circulación: 2 cámaras (3M cada uno), fan de la circulación 4pcs×4KW.
12. Poder principal de la transmisión: 22kw.
13. Poder total: 30kw (poder del comienzo)

Estructura de la máquina:

1. Marco de alimentación: integrado por la tubo de alimentación, el paño aprieta el marco, succión eléctrica del borde, rodillo de guía del paño, canaliza el marco de acero etc.
2. El tubo directo comparativo del aire del soplo de poca circulación del aire caliente, la cantidad del aire de top y el tubo del aire de la parte inferior se pueden ajustar, las cámaras de 2 unidades de creación.
3. Cada cámara con un radator, 2 fans de la circulación, conducidas por el motor de la alto-temperatura-resistencia.
4. Red de filtración delante del radiador, fácil para limpiar después de parar, mejorando la eficacia del calor.
5. Transmisión y sistema ferroviario principales: la alimentación en y el carril hacia fuera de alargamiento, las impulsiones del motor de CA 7.5KW ranuran el eje, la cadena impulsora a través de caja de engranaje de gusano, la placa del perno o el clip a través del carril de la estructura de acero, funcionamiento estable, cadena con el dispositivo de la constante-tensión. Cerque la impulsión colectiva de la modulación con barandilla, ambos extremos de la cámara tiene ajuste solamente micromatic.
6. Sistema de enfriamiento y doffing: aire frío que se refresca y rodillo que se refresca, alimentación rodante de la agua fría hacia fuera.

Configuración básica:

abra la anchura que alimenta en 1set

máquina de capa 1set

Máquina de enfriamiento 1set

dispositivo de balanceo de centro 1set

piezas de la autosuficiencia del cliente:

1. Agua, tubería del vapor y caldera.
2. Aire comprimido del PA 5.88×105.

3. Manguera de aire del tablón superior de la puerta al extractor y al agua a la manguera de aire.

4. Cable de la alimentación del gabinete de control eléctrico a al agua.

Cuchilla profesional para la máquina de capa

Descripción:

1. Esta máquina es conveniente para las diversas clases de materia textil del algodón y de la fibra procesar el tratamiento de la tecnología como la capa del cuchillo, la sequedad, la formación y producto de empaquetado de la capa de la materia textil de las categorías de la cinta para diverso.

2. Utilizamos al profesional en cuchillos puestos de la máquina de capa del carburo de tungsteno

A: cuchillo afilado B: boca cuadrada C: goteo-descenso D: J-cuchillo

E: f mitad-tubular: coma que borra el cuchillo G: creciente H: codo
