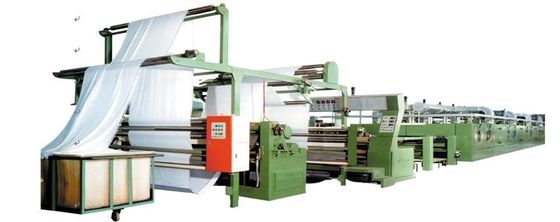

KZM-220 hacen punto la máquina del ajuste del stenter del aire caliente de la tela

(cámaras del sistema de aceite de la transferencia) 5 secciones

Proceso:

Abra el borde infrarrojo del paño del → de la entrada de la anchura del → apretado del marco, centrando el tornillo auto de la sobre-alimentación del →lower del dispositivo de la enderezadora de la trama del → del rodillo del →padder que gasta el borde de sobre-alimentación superior del → →E+L que detecta el dispositivo del uncurler del borde de los fingeres del → E+L cuatro del borde el →pinning en la cámara del → para el → de la refrigeración por aire del → del ajuste del calor que fija de compensador del → del agua coolingφ570*2 del →, el guider (oscilación que cosecha a la J-caja) /Plaiting device→batching del paño de E+L

Sección del paño de la entrada:

1. Rodillo del padder MH591-220

2. dispositivo auto de la enderezadora de la trama

3. Tela principal: tela tejida

4. Anchura nominal: 220 cm

5. Anchura eficiente: 70-200 cm

6. Gama de velocidad mecánica: 10-100 M /min

7. Fuente de calor: aceite de la transferencia

8. Transportación de cadenas: cadena de la placa del perno

9. Presión de aire: sobre 0.5mpa

10. La parte superior de la entrada sobrealimenta la gama: -10% al 30%

11. La entrada más baja sobrealimenta la gama: - el 10% al 30%

12. PLC: Siemens, alemán

13. Convertidor de frecuencia: la impulsión principal es Siemens, convertidor de frecuencia de la fan: Danfoss “HOLIP” de Dinamarca

Sección del paño de la entrada:

paño de la entrada 1.High en la unidad

Sistema del guider del paño de la tela de E&L

Incluyendo el rodillo de tensión de la rotación y la extensión de la manija del ajuste, el brazo largo es 1400m m de largo.

Un taub dentro del brazo largo.

La impulsión dos amplía el rodillo (el separador que separa el rodillo)

Una anchura del tablero del sensor

Un par de rodillos de guía de centro, la superficie consiste en muchas placas, que son lateral movido.

Auxiliar y componentes impulsores

Para el paño seco o mojado

2. Dispositivo de la guía del paño

Flotando el compensador rotatorio de la tensión, controle la velocidad del rodillo del padder.

Rodillo de Padder: MH591-180

rodillo del padder 3.two-roller

1. tipo oblicuo del rodillo
2. Una capa y una protección de los haces del estante
3. Rollo del bafle hecho del acero inoxidable

4. La presión de gran diámetro del cilindro dos asegura la compresión uniforme y eficiente
5. Rodillos del apretón:
6. Caucho duro revestido del rodillo activo de la compresión, dureza del °shore 85
7. Caucho duro revestido pasivo del rodillo de presión, dureza del °shore 80

8. Rodillo activo del caucho duro, impulsión del motor 11kw

el tanque de la sustancia química del rodillo 4.padder

1. Elevación y baja neumáticas
2. Control llano con el dispositivo del regulador llano
3. Anchura del rodillo: 1800m m

4. Diámetro del rodillo: 350m m

5. Poder que exprime total hasta 7 toneladas.
6. Dispositivo de descarga para el drenaje del rapid del tanque

5. Enderezadora de la trama

Máquina del ajuste de Stenter combinada con la cadena de vuelta horizontal

6. dispositivo de la alimentación y de la sobre-alimentación del paño

la plataforma de alimentación del paño y actúa la plataforma

rodillo superior de la tracción, un rodillo más bajo de la tracción

2.2kw rodillos de la tracción de la impulsión dos

La caja de cambios del uso ajusta la transmisión del rodillo de la tracción dos de la tensión entre la tela

Índice máximo del diseño de la sobre-alimentación el +40%

Comparado con la velocidad de la cinta transportadora

Dos rodillos del ampliador, impulsión 1.5kw

Tatuajes del espiral del acero inoxidable

Dos de la trama rodillos ajustables eléctricamente, 4 impulsión del × 0.18kw

Un rodillo de guía instalado debajo del rodillo superior de la tracción

7. Puente del metro - situado en el área de la sección de alimentación del paño.

8. El dispositivo de alimentación de la tela

El cepillo de dos pernos sobrealimenta el dispositivo, dispositivo tensor del borde del paño

Regulación independiente izquierda y derecha

2 impulsión del × 0.37kw

E + L dispositivo del uncurler del borde

9. Cadenas de alta tecnología equipadas transportador de la tela

El paño entra en la pista es 4500m m de largo

Conectado por una modulación de la anchura de la soldadura del alambre,

Empuje el cepillo del borde del paño se fija en el paño entran en área,

Tensor de cadena neumático,

Cadenas y pistas en la cámara

Impulsión coaxial de cadena

Placa de cadena de vuelta horizontal del perno del partido, lubricación durable de cadena,

Del paño plataforma hacia fuera

Rodillo de guía Pin-apagado

10. Dispositivo de ajuste de cadena eléctrico de la anchura

Un tornillo dentro del área de alargamiento, impulsión 0.55kw

Cuatro tornillos están en una cámara caliente

Un tornillo está en el área del paño hacia fuera, impulsión 0.55kw

Entre y la salida fuera del paño es anchura exhibida

11 Cámara de calor

El marco de la cámara se hace del hierro de ángulo 6# y del acero del canal 8# soldados con autógena junto.

5 cámaras calientes, por cámara son 3000m m largos

La puerta termoaislador se hace a partir del acero en frío 1.2m m, 100m m grueso, llenado del material de aislamiento y de las tiras de goma de silicona usados para sellar.

Con las propiedades eficientes del aislamiento térmico

Los filtros dobles, los filtros a nivel superior se pueden limpiar de la operación del dispositivo, no abren la puerta y abajo

Los filtros inferiores de la cámara protegen la ventilación

Suave-tipo mercado de la corriente KLD del cad del espray

Endecha-en diseño del flujo de aire

12. Cámara caliente antes y después del cuarto del aislamiento

Entre y la salida de telas tiene barrera del viento

13. El aislamiento de calor inferior

Los paneles especiales del aislamiento, con la fibra mineral gruesa de 100m m

Lugar en parte inferior de la cámara caliente

14. Sistema de aire de circulación “conducto del doble”

Separándose el superiores y bajan el conducto y el flujo de aire del control manual.

5 cámaras calientes, cada cámara tienen 2 fans de circulación.

La conexión directa de FM al motor y a la fan, poder es 7.5kw/1740rpm, velocidad máxima es 1740rpm.

5 sistemas del dispositivo de la modulación de frecuencia, cada poder 15kw.

15. Sistema protector

La caída del sistema interrumpe automáticamente soplos del flujo de aire a la tela

Cuando usted se gira, sistema de memoria automático del reset

16. Sistema del calor

aceite de la transferencia de calor

Temperatura máxima: 220℃

17. Dispositivos del extractor

2 sistemas del extractor, impulsión del motor de la modulación de frecuencia.

Cada poder del motor es 3kw.

18. Corriente de enfriamiento del área cad - mercado del Espray-aire

1000m m largo, motor impulsor conectado directamente

El poder es 5.5kw. Gire la velocidad es 1500rpm

19. Configuración eléctrica del dispositivo

Toda la impulsión del transportador de la tela adopta el motor del control de frecuencia

Cuando la parada normal y parada de emergencia,

Controle el retraso a un alto completo

El dispositivo de control y la supervisión del equipo está en el paño entran en área y área del paño hacia fuera.

Caja eléctrica

Ate con alambre el pre-arreglo, el diseño apropiado a la temperatura más alta de 40°, y la humedad relativa el 90%

Tela del cable del motor impulsor del transportador

Otros pequeños cables eléctricos

Cable de circulación de la fan

Cables de control, dispuestos de manera operacional.

El paño hacia fuera secciona

20. del paño rodillos de la plataforma y de la tracción hacia fuera

impulsión 3kw

el rodillo de la refrigeración por agua 2, cada diámetro es los 570MM

J – paño de caja hacia fuera

21. El metro del contador de la tela

. dispositivo de la entrega del paño 22 (dispositivo combinado de procesamiento por lotes por lotes y de trenzado)

Rodillos y misericordia de la tracción con tela-conectado y trabajo junto con el aislamiento de la impulsión

La tensión de la tela puede ser ajustada

La gama de la trenza es 1000m m

El diámetro del dispositivo de procesamiento por lotes por lotes es 1500m m

23. Eliminación de los parásitos atmosféricos del alto rendimiento

Una barra del ion está en dispositivo de procesamiento por lotes por lotes.

24. Uno fija de herramientas

25. Un lote de piezas que llevan

Pintura

Tablero de instrumentos y los componentes del gabinete de la cámara para la pintura brillante-azul, azul (RAL5007)
Algunas características tienen un tratamiento antioxidante constante, tal como pintura o capa galvanizada en la pintura de los gris plateados, gabinete gris.
