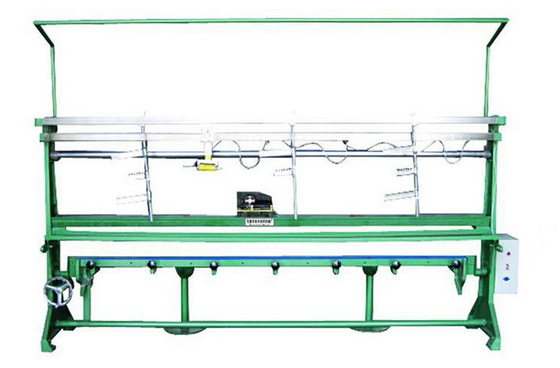

8-16 alinea la remetedora automática/la máquina de teñir del hilado con 3×10×70 milímetro

8-16 alinea la remetedora automática GA177/la máquina de teñir del hilado con 3×10×70 milímetro

Uso:

Esta clase de máquina se puede aplicar al proyecto de la malla de lizo, dibujo-en y a la caña para el telar que ambos

Propósito que recubre con caña:

El recubrir con caña significa el hilado debe ser hilo en jinete del hilado, la malla de lizo y la caña del acero de acuerdo con la estructura original del hilado antes de elevación al telar, para formar la vertiente para tejer y hacer que la lanzadera introduce el abb para trenzar la tela requerida.

El proceso que recubre con caña toma el lugar pasado en el hilado que prepara proceso; es simple pero muy importante. Será hace la gran influencia y daña, si no prestamos la atención a este proceso. El recubrir con caña automáticamente significa el ahorro no sólo del tiempo y de la eficacia, pero también significa el interés directamente económico. Esta máquina se puede mirar como equipo ideal para recubrir con caña en proceso que teje.

Característica mecánica principal:

Esta máquina tiene estructura simple e indica exactamente, la división del hilado es estable y claramente. Actúe y mantenga fácilmente. Tiene uso diversiforme (con la lanzadera o sin la lanzadera.)

Característica técnica principal:

1 tipo: automáticamente proyecto de la malla de lizo, dibujo-en y caña.

2. Dropper disponible: 6 líneas.

3. Malla de lizo disponible; 8-16 líneas.

4. Altura de lámina de acero; mm≥mm 150 (ajustable)

Diámetro máximo del telar de los rebordes disponibles del haz: ≤1200°

5. 3×10×70 milímetro

6. Tirada: Imán disponible 3×10×100 milímetro (sin la lanzadera) 3×10×70 milímetro de la tirada de D400-4A (con la lanzadera)

7. Mecanismo auto: automáticamente esparcidor (modelo: 88-21 PC 1.)

Automáticamente tirada (G177-0300 modelo 1stand)

Dispositivo automáticamente de lámina (modelo 0400 1 soporte)

dimensión 8.Overall y peso

Nota: El alto incluye la lámpara de la luz del día, anchura incluye la base de la deformación del telar.

Principio de funcionamiento:

Este sistema consiste en la guía rail0114, partes combinadas 0300, el lazo D000-1,4 del tornillo electrifica freno de lámina (o de servicio) el etc.

Principio de funcionamiento: imán eterno instalado para conectar el polo del electromagne y la primavera de reset puesta en el jefe de la tirada, interruptor instalado del contacto en la manija de la aguja que recubre con caña. Gire el interruptor en la manija (o el freno de servicio), el funcionamiento del electroimán, jinete eterno del hilado del tacto del imán y alcance jinete del hilado y el reset por la primavera, aquí toda del jinete del hilado será dividido y ejecución en la altura clasificada para resolver el proceso que trabaja a máquina. Esto se mira como totalmente movimiento. Tome las vueltas del movimiento continuamente.

Automáticamente división del sistema

Consiste en la guía rail0122A, el esparcidor (modelo 88-2) etc.

Principio de funcionamiento: ponga el esparcidor al carril de guía, gire la fuente de alimentación, viaje en automóvili el funcionamiento del comienzo, y el hilado de la divisoria vía polo del gusano de la impulsión y el tornillo de la división, el cardado de 3times y 2times que arreglan por el hilado de la rosca de tornillo darán vuelta en la división del canal del caracol y serán separados, cuando resuelve el requisito y el primer interruptor del contacto del tacto del hilado, palanca de vínculo de la impulsión, circuito reducen, motor parado, después del hilado que recubre con caña, palanca de vínculo serán reajustados por la primavera, circuito se giran, funcionamiento del comienzo del motor. Tome las vueltas del movimiento continuamente.

La conexión entre el interruptor de la rueda de gusano, la palanca del gusano y la densidad del hilado.

Para hacer el hilado que divide exactamente y reducir la cabeza vacía y doble, la rotación de dividir el tornillo debe mantener constante con proceso hacia adelante de la guía. Si no, será un proceso rector más lento. Por lo tanto, debe cambiar la palanca de la rueda de gusano y del gusano (0918,1917) cuando la tela ha cambiado. Para hacer que corresponden con uno a.

Calcule la fórmula:

División de densidad del haz del telar de la rotación del tornillo: (1 pcs/100cm) = trechometer 10×onward (cm)

Esquema circular:

Esta máquina adopta el silicio controlado conmuta, hace 220V o 380V fuente de corriente ALTERNA a la fuente de alimentación de baja presión de la seguridad de la CA 12V o 36V, retransmisión tradicional substituida 522 y evita el fuego peligroso. La investigación y desarrollo y su uso poseídos por nuestros ingenieros.

Adjunte el esquema circular.

Recambios:

Cambie la rueda de gusano: gusano (de 0918): 15T, 18T, 28T, 35T (2 sistemas opcionales)

Clip de la deformación: 1 pedazo

Clip de la malla de lizo: 1 pedazo

aguja que recubre con caña 4:

imán de 2 tiradas (D415)

primavera de reset 2 (0308)

primavera de reset 2 (0915)

Documento atado

Instrucción, esquema del mecanismo y certificación

Mantenimiento:

Para hacer la limpieza sobre la máquina, cada cambio debe mantener limpio y lubricar el orificio del aceite para reducir desgaste. Requisito de mantenimiento para el uso diario:

8 horas.

Limpie y engrase: cada cambio

Examine y examine: cada semana

Trapo y reparación: cada mes
