Lavado de KD-LMA047 Desize y gama/lavadora de sequía del vapor

Uso

La máquina se utiliza para el lavado del vapor del algodón, del cáñamo y de sus mezclas.

Flujo de proceso

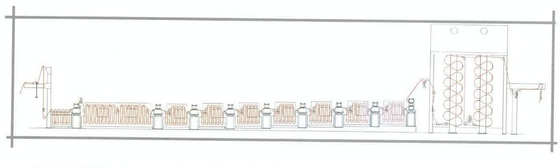

Abierto-anchura a la entrada----caja de fregado----Padder del rodillo HFM512 2------2 grupos de (padder de la caja + del rodillo HFM512 2 del vapor que se lava MH919)----- (Caja que se lava del vapor MH915 + padder de HFM5122-roller) grupos ×4-----Padder de la caja + del rodillo HFM513 3 del vapor MH915-------Secadora MH616 (30 PC de cilindro secador)----oscilación al mercado

Parámetro técnico principal

1. Anchura de la máquina: 2000m m
2. Velocidad: 15~70m/min
3. velocidad de proceso: 15~55m/min
4. presión del aire comprimido: 0.4~0.6mpa
5. Impulsión: impulsión de múltiples frecuencias de la velocidad de la unidad de la sincronización
6. Qty del cuenco de la lavadora del desencolado: 9 cuencos
7. Qty. del cilindro secador: PC de Φ570mm 30
8. Impulsión: Impulsión del motor de la frecuencia de la CA
9. Dispositivo de control: PLC
10. Instalación de poder: 32kw
11. Tamaño de la forma (L*W*H): 29825×2800×4800m m

Características principales de la estructura:

• Dispositivo de la entrada

El marco de la entrada se hace de la placa de acero, equipado del tensor del paño, del rodillo de guía, del guider etc. del borde.

• Padder

Padder del rodillo HFM512 2: la presión clasificada hasta 3 toneladas, solo pellizco del apretón, usando por debajo tipo de la prensa, los rodillos superiores es rodillos de acero, conducidos por la transmisión del reductor del motor del inversor, el diámetro de acero 225m m del rodillo, externalizando la placa de acero inoxidable de 2m m. Un rodillo más bajo es rodillo de goma, diámetro 250m m, el material de goma es caucho del nitrilo-butadieno, el grueso de capa de goma es cerca de 18m m. Superior y más bajo exprima el cuerpo del rodillo se hace de la tubería de acero inconsútil, grueso de pared del tubo es 28 milímetros. El poder de la transmisión es 2,2 kilovatios.

Padder del rodillo HFM513 3: la presión clasificada hasta 5 toneladas, pellizco doble del apretón. Los primeros y segundos rodillos son rodillos de goma, rodillo medio son rodillo de acero. El rodillo de goma superior es rodillo conducido principal, diámetro 300m m, el material de goma es caucho del nitrilo-butadieno, el grueso de capa de goma es cerca de 20 milímetros. El poder de la transmisión es 5,5 kilovatios.

• Caja que se lava del vapor MH915

Grueso de la placa de pared del acero inoxidable del ①: 3m m, rodillo de guía Φ150mm

El ② la distancia de centro entre el rodillo superior y más bajo es 1000m m, utiliza el sello mecánico.

La caja del ③ se proporciona agua, corrientes, parada-movimiento de las cosechadoras entre el gabinete detrás y puede asegurar bueno lavando resultados y el consumo de energía económico;

La calefacción de vapor directa del ④ dentro de la caja, dirige el tubo del vapor equipado de la cubierta doble, choque del vapor a las fluctuaciones del agua.

La calefacción de vapor directa del ⑤ dentro de la caja, dirige el tubo del vapor equipado de la cubierta doble, choque del vapor a las fluctuaciones del agua.

⑥ las ventajas de la limpieza de vapor: la resistencia fuerte de la tensión baja, del crespón, del consumo bajo y de la eficacia alta.

• Tipo secadora del cilindro MH616

Tres columnas, cada columna 10 que se seca, estufa son una estructura del marco de acero, ningún cierre, top oblicuo con el sistema de calefacción de vapor del anti-goteo, estructura del levantador equipada de los carenados de extractor. Acero inoxidable que seca 570m m, correas de impulsión, barras del escudo de la transmisión. El drenaje concentrado, cada columna un tipo termodinámico trampa, y ha caminado la pista.

• Dispositivo del mercado

El capítulo es estructura de la placa doblada del acero, fuera de paño usado paño de la misericordia, impulsión incorporada del motor.
