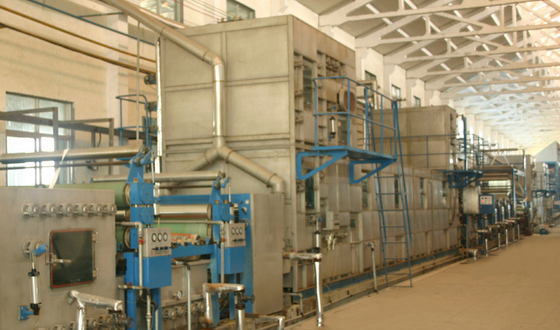

Tela del cáñamo del algodón que friega y máquina de blanquear para el desencolado y el blanqueo

Desencolado de KD-093B y fregado y máquinas de blanquear

Desencolado de KD-093B y fregado y máquinas de blanquear/que friegan y máquina de blanquear/uso para el desencolado y el blanqueo

1. Uso:

Esta máquina se utiliza para el desencolado, fregar y el blanqueo la tela del algodón, del cáñamo y de sus mezclas.

2. Parámetro técnico:

La alimentación y el dibujo hacia fuera del → MH502 del dispositivo (infrarrojo que se centra) que empapa el vapor compuesto del tanque + de la doble-capa del → MH983 del padder del dos-rodillo HFM512 encajonan el dibujo de balanceo del → de la secadora del marco del → (infrarrojo que se centra) del → (padder del vapor MH915 y de la lavadora + del dos-rodillo HFM512) ×4 del vapor de alimentación medio de los grupos →MH915 y del cilindro secador del padder →MH616 de la lavadora + del tres-rodillo HFM513 (3 PC rows×10) hacia fuera.

3. Parámetro técnico:

1. Anchura del rodillo de guía: 2200m m

2. Dirección de máquina: la cara al lado de alimentación, impulsión está en izquierdo/derecho

3. Velocidad mecánica: 10-70m/min

4. Impulsión: impulsión variable de la frecuencia

5. Dispositivo de control: PLC

6. Poder instalado: ~65kw

7. Presión del vapor: Mpa ≥0.2

8. Aire comprimido: ≥0.4Mpa

9. Presión de agua: ≥0.2Mpa

10. Tamaño de la forma: L*W*H: 69500×3000×4800 (milímetro)

4. Grupos de la máquina de la unidad:

1. marco de alimentación de la Abierto-anchura: (dispositivo de centro infrarrojo) 1 sistema

2. Medio dibujando el marco hacia fuera de alimentación: (dispositivo de centro infrarrojo) 1 sistema

3. Marco de alimentación medio: (dispositivo de centro infrarrojo) 2 sistemas

4. Balanceo dibujando hacia fuera el sistema del marco 1

5. Encima de sistemas del vapor 5 más bajo 6 y de la lavadora 12

6. Encima del tanque de empapamiento 5 más bajo 6 (incluso lavado) 2 sistemas

7. Encima 2 más bajo 3 de sistema de empapamiento del tanque 1

8. sistemas del padder 12 del Dos-rodillo

9. sistema del padder 3 del Tres-rodillo

10. sistemas compuestos de la lavadora 2 del vapor de la Doble-capa

11 10 PC de los rodillos de la secadora 3 del cilindro secador

12. Sistema del accesorio 1

13. Sistema del control eléctrico 1

5. Característica principal de la estructura:

Dispositivo de alimentación

El marco de alimentación se hace de la placa de acero doblada, equipado del dispositivo de la tela, del rodillo de guía de la tela, de la guía de borde apretados etc.

Padder

HFM512 es padder del dos-rodillo: la presión clasificada es 3 toneladas, solo pellizco del apretón, usando bajo presión, los rodillos superiores son rodillos de acero, conducidos por la transmisión del reductor del motor del inversor, el diámetro de acero del rodillo es 225m m, y la externalización es placa de acero inoxidable de 2m m. Debajo de los rodillos son los rodillos del pegamento, diámetro son 250m m, el material de goma son caucho butyronitrile, grueso son cerca de 18m m. El cuerpo superior y más bajo de los rodillos de pellizco se hace de la producción inconsútil de la tubería de acero y el grueso de pared del tubo es 28m m. el poder de conducción es 2.2kW

HFM513 es padder del tres-rodillo: la presión nominal es 5 toneladas, pellizcos del apretón del doble. Arriba y abajo de los rodillos son los rodillos de goma, el rodillo medio son de acero. Encima del rodillo de goma es la impulsión principal. El diámetro es 300m m, el material del rodillo de goma es butyronitrile, grueso es 20m m. el poder de conducción es 5.5kw.

Gabinete de cocido al vapor al vapor y que se lava de MH915

Guía que rodillo del paño está encima de 5 abajo 6, capacidad del paño es el 15m, los paneles de pared de la caja se hacen de las placas de acero inoxidables de 3m m, guía el diámetro del rodillo del paño es 150m m, distancia de centro entre superior y filas más bajas de rodillos es 1000m m, rodillo de guía adopta el sello mecánico, rodamiento de bolitas, aseguran el buen funcionamiento de telas. Aplicador variable de la tensión colocado dentro de la caja para reducir el consumo de energía. el Caja-por-dos-rodillo fijó el agua que separaba la placa, produciendo flujo a contracorriente trasero, flujo de la parte posterior entre los gabinetes combinados paso a paso, asegurar bueno lavando resultados y el consumo de energía económico. Calefacción de vapor directa dentro de la caja, del tubo directo del vapor equipados del tubo doble, reduciendo la fluctuación del vapor al agua, con los paneles de exhibición de la temperatura y las ventanas grandes de doble cara para observar fácilmente el funcionamiento de la tela; el lazo del lacre de la ventana elige el anillo-tipo anillo de cierre de goma del silicio.

MH502 que impregna el tanque

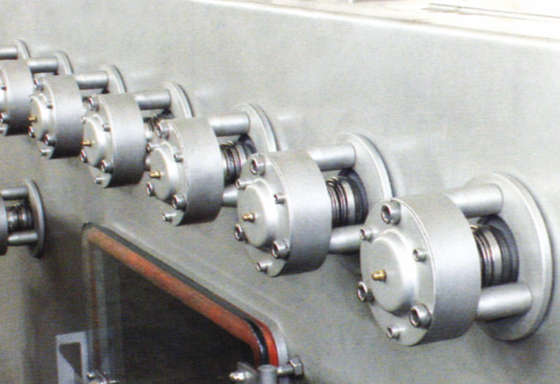

El diámetro del rodillo de guía es 150m m, superior y una distancia de centro más baja del rodillo del paño de la guía es cerca de 750m m, los rodillos superiores está instalada en la viga transversal ascendente del cuerpo exterior, apoyada con los transportes del balanceo; rodillos de guía más bajos son tipo integral, capacidad del paño son 10 m

Padder líquido (principal) de categoría alta

Este dispositivo consiste en el cuerpo de la cáscara, rodillo, sistema del inmersión-apretón, y las piezas de la transmisión, la presión mutua del etc. de dos rodillos de pellizco paralelos son controladas por el dispositivo de la presión atmosférica, la parte inferior se equipa del canal del multi-acolchado, las telas son tiradas por pellizco del apretón después de entrar en el canal de acolchado, y la salida por el rodillo de guía, controla el líquido por la presión de pellizco del apretón. Usted puede alcanzar el efecto de proceso de aumentar la capacidad flúida; la retención del licor de la tela puede alcanzar 125%

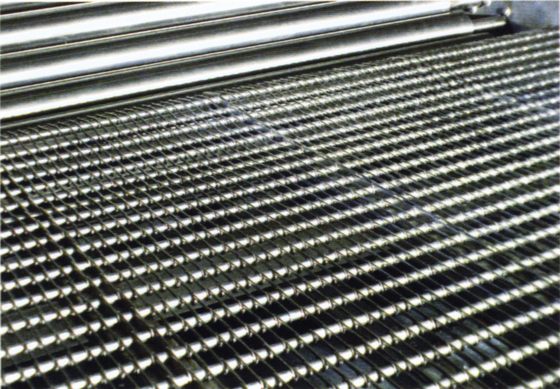

La correa y la laminación de la pantalla de la doble-capa MH983 mecanografían el cocido al vapor de la caja al vapor

La estructura del recinto adopta la construcción en bloques, haciendo el transporte y la instalación de recinto grande fácilmente.

El recinto adopta la placa de acero inoxidable de los 3MM, la capacidad del paño de prehumear zona es 60 metros, la capacidad del paño de cocer zona al vapor es 60 metros, la capacidad del paño de la correa de la pantalla del acero inoxidable es ajustable en el rango de 4500 m, la temperatura de trabajo es el ℃ 100, la parte inferior está cociendo el paño del sello al vapor que alimenta y en el paño del sello de agua hacia fuera. Tipo estructura del anillo de cierre de la ventana panorámica, con la exhibición de la temperatura y de la presión, control de la temperatura automática opcional

El tipo apretado interno pre diámetro de la caja del rodillo de guía del segmento del vapor es 180m m, la distancia entre superior y un rodillo más bajo del paño de la guía de la fila es 950m m, fricción de la sincronización que los puntos multi usados dispersaron la impulsión asincrónica del motor de la fuente total, eligiendo específico del motor de reducción trifásico y el cuerpo compuesto active único del rodillo, que ha reducido coeficiente del resbalón de la pista, puede equilibrar con eficacia la dirección y la deformación de la tensión baja durante la operación. Buena capacidad de la balanza del funcionamiento del momento de rotación y de tensión, que la fabricación del sistema tiene una buena capacidad de antiarrugas.

El interior del cultivo y del oscilación la caja de cocido al vapor al vapor adopta el rodillo activamente de extensión, paño de recogida de la tela del cocinero liso, bien formado, fácil a la base de turbina de vapor, usando las estructuras enrejadas doble-capa puede no sólo aumentar la cantidad de capacidad, pero también bueno para uniformemente el vapor arriba y abajo de la tela el procesamiento por lotes-para arriba por lotes.

Las telas llenadas encima de cuidadosamente, el grueso de la tela y la cantidad del amontonamiento se pueden ajustar, y se pueden fijar en la pantalla de ordenador.

El tanque de agua inferior de caja del vapor es calentado directamente por el vapor y el vapor saturado de la producción, la estructura cóncavo-convexa de separación del tanque de agua inferior puede aumentar la tiesura de la deformación de la resistencia del recinto.

En el tanque de agua inferior el lado de la caja del vapor se equipa de los agujeros de la limpieza, limpiando la parte inferior oportuna sin desmontar la correa de la pantalla.

En el extremo del vapor que lamina la caja se equipa del interruptor de la foto, puede ajustar velocidad posterior del segmento automáticamente. Cuando la cantidad del lote del paño excede la posición máxima clasificada, la información de la alarma de la exhibición de la máquina y para automáticamente.

la cantidad de la capacidad del tanque del vapor de la correa de la malla de la Doble-capa se ajusta en el rango de 5000 m

Secador del cilindro secador MH616

La cámara del cilindro secador es con marco de acero, ningún cierre, el top oblicuo incluye el sistema de calefacción de vapor del anti-goteo, y el top oblicuo se equipa de los carenados de extractor. El diámetro del cilindro secador del acero inoxidable es 570m m, transmisión de la correa y barandilla del escudo. El drenaje concentrado, cada columna se equipa de una trampa de vapor termodinámica y de un tablero que camina.

Montaje del mercado

El marco adopta la placa doblada del acero, el dispositivo selecto del oscilación del montaje del mercado, solo motor.

6. La autosuficiencia del usuario

• La ubicación, base, descarga, las grúas de la cucharada, el viento de la soldadura, las herramientas y los materiales de la instalación
• Pase la dirección de la red total, iluminación, licuadora, quite el conducto de la capilla
• Coche del almacenamiento del paño, Uno-marco, compresor de aire
