Terciopelo KZM180-420 que se lava secando la máquina de Stenter

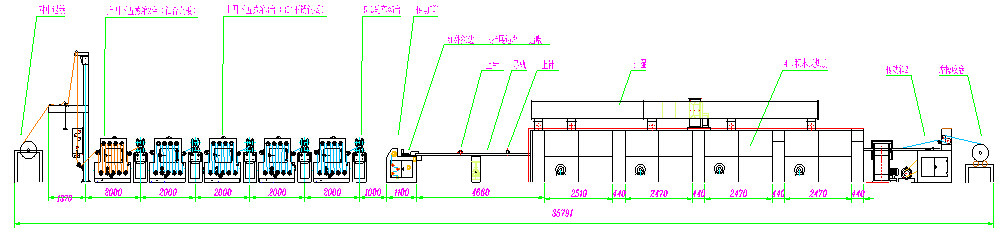

FLUJO TÉCNICO

Retirar-seguimiento en el vapor 5 de la maquinación 4 del paño abajo (hoja titanium de la aleación) *2 + 512 padder *2 – encima del vapor 4 abajo 5 (hoja SS304) *3 + 512 padder *3 – plataforma del puente – el stenter dirige -- delineación de la aguja que sigue el dispositivo – en el 4to ajuste eléctrico del ensanchado de la cámara de calefacción – viento del espray para refrescar – aguja corrida – la tracción – la fricción doble de la delineación de los rodillos toma (con el indicator de longitud

PARÁMETRO TÉCNICO PRINCIPAL

1. Anchura eficaz: 1800 milímetros
2. Dirección de máquina: izquierdo o derecho (opcional por el cliente)
3. Velocidad de la máquina: 2-20 m/min (cita de 30-40 m/min es 303.144$, la longitud aumentó 12 m)
4. Modo de transmisión: Impulsión de velocidad variable de la sincronización de la conversión de frecuencia de la CA
5. Presión del vapor: 0.2-0.4Mpa
6. Aire comprimido: 0.2-0.4 Mpa
7. Presión del abastecimiento de agua: 0,2 Mpa
8. Pista: pista y cadena verticales. Pin tentering
9. Paño en y hacia fuera manera: la abierto-anchura adentro, fricción del doble-rodillo toma
10. Qty de la cámara y qty circular de la fan: cámara 4 (3m/chamber), fan de la circular de 8 *4KW.
11. Poder principal de la transmisión: 15 kilovatios
12. Poder instalado: 265,1 kilovatios, uso normal 180 kilovatios.

CARACTERÍSTICA PRINCIPAL DE LA ESTRUCTURA DE LA MÁQUINA

• marco del En-paño

Consista en el tubo del en-paño, el tensor del paño, el dispositivo de centro infrarrojo, el rodillo de guía, el marco de acero etc. del canal.

• Tome el rodillo:

La base y las actividades toman el rodillo adoptan la estructura de la soldadura al acero del canal, el consiting de actividades toman el marco del rodillo, base, dispositivo de centro manual, mandril.

• Lavadora de la abierto-anchura MHX523:

El tablero lateral de la caja adopta la hoja de la aleación del titanio de 3m m manejada con el corte del laser, NC que trabaja a máquina, granallado superficial. Rodillo de guía Ф150mm, hoja de acero inoxidable de 2m m y roler de la capa del compuesto de la hoja de acero de carbono de 2m m. El rodillo de guía encima del rodillo 4 abajo 5.Up adopta el bloque del transporte del acero inoxidable, sello mecánico; Ranura con la calefacción de vapor indirecta, calefacción uniforme, agua del lanzamiento manual. Flanquee con el termómetro, la superficie y la tierra en el ángulo 45, para la observación.

• padder 512:

estructura del Para arriba-embalaje (el rodillo de acero abajo, el rodillo de goma está para arriba, capacidad de mantenimiento), marco del arrabio. Utiliza los engranajes y el motor de reducción de Jiangsu Guomao Guotai. El transporte de Padder adopta los transportes de los E.E.U.U. Timken. Prensa de cilindro del aire del pistón, neumático que parquea llevada con la cerradura del rodillo, en caso de la pérdida de presión causada cerca después de la producción de goma de la abolladura del rodillo. Caja de control peneumatic hecho a sí misma del acero inoxidable. Euipped con la válvula de regulación de la presión, el indicador de presión, invirtiendo la válvula etc. Delante de en-padder equipado de un doblez de rollo de goma del Acrilonitrilo-butadieno de 125 milímetros.

• Tipo de la cámara:

Ciculation del aire caliente del ① el pequeño a través del fabroc del soplo del paso de aire comparativo, de la O.N.U y abajo flujo de aire del paso de aire puede estar ajusta. La cámara de la unidad de creación 4 instala 2 extractores colectivos. La cámara del frente 2 es un grupo, el poder es 2.2kw, detrás de 2 que la cámara es un grupo con 2,2 kilovatios del poder, exterior del panel del aislamiento de calor adopta la hoja reducida frío del grueso de 1,2 milímetros. Grueso de la capa del aislamiento térmico 100 milímetros, lanas de roca o fibras de vidrio.

El ② en la cámara instaló un radiador, dos fans cicular, droven por el motor resistente de alta temperatura.

La red del filtro del ③ detrás del radiador, conveniente para limpiar después de excavar, mejora eficacia del calor.

La inyección galvanizada ④ del conducto protege descenso de las manchas del moho. El pleno tiene usos en la regulación, ajusta el volumen de aire hacia arriba y hacia abajo.

• Impulsión principal y sistema de pista: el en-paño extiende la pista, eje de la tira de la impulsión del motor de CA, la caja de la turbina, incluyendo la impulsión de cadena o el paño de la placa de la aguja acorta a través de la pista vertical y el buen funcionamiento, la cadena tiene permanentemente dispositivo de la tensión. Cerque las banderas con barandilla, uso que la cabeza colectiva de HongFang dos de la transmisión tiene un dispositivo separado del ajuste, reductor del motor y de la inversión dispositivo sobre todo adentro, conveniente en la instalación y el mantenimiento.

1. Válvula de regulación de Peneumatic sobre la cámara. Bicameral tenga una válvula, la apertura de los controles del instrumento del control de la temperatura de la válvula de regulación peneumatic en controlar la temperatura, la precisión del control de la temperatura es ±2℃.
2. Enfriamiento y sistema que cae de la ropa: el aire fresco (5.5kw), paño toma adopta la fricción doble del rodillo toma.

EQUIPO ELÉCTRICO

1. El control de la impulsión de la máquina adopta la transmisión de la sincronización de la conversión de frecuencia del control del PLC. El disyuntor, el contactor y otras piezas principales adoptan marca del famouse de SIEMENS o de SCHNEIDER.
2. Cáscara eléctrica del gabinete de la arca: la estructura de acero, la sola puerta delantera, detrás selladas sin la puerta, el cemento plástico superficial, top con la fan de flujo axial y tapadera previenen descensos. Sola dimensión eléctrica de la arca (unidad: milímetro): Grueso 2000*800*450 de la anchura x de la altura x
3. Convertidor de frecuencia principal de la transmisión: Mitsubishi (o petición del cliente). El convertidor de frecuencia de la fan adopta marca enteramente poseída de la compañía de los danvers de Dinamarca.
4. Instrumento del control de la temperatura: Omoron (o petición del cliente).
5. Circuito de control: La red eléctrica por el transformador aislado proporcionado, 220v.
6. Actúe el circuito: Toda la operación del interruptor y del inversor de la operación señala el terminal el pre-escrito del PLC del acceso.

PIEZAS DEFINIDAS POR EL USARIO:

El material instalado, red total, pepeline, enlace, iluminación, compresor de aire, tubería dio vuelta, fuente de calor, desde tirado con el conducto, el coche del paño y el otro equipo el corolario.
