Limpiadora de lanas del secador del material flojo con 24 placas de la cuña

Limpiadora de lanas del secador del material flojo con 24 placas de la cuña

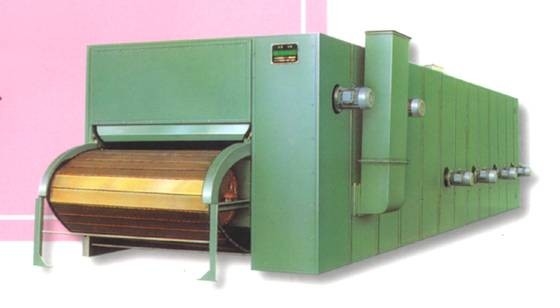

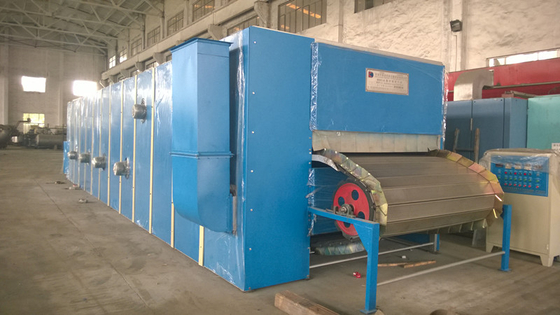

Secador del material flojo de B061-A

Esta máquina es conveniente para las lanas, el proceso lana-que lava y la otra sequedad a granel de la fibra.

Las especificaciones principales:

Manera de trabajo: tipo de sequía continuo

Altura de la placa y del mercado de salida: 1196.5m m

Anchura de la hoja de la salida: 1768m m

Tamaño de la hoja de la salida: 20,5 m²

Velocidad de la salida: 0.137~0.92m/minutes

Área de enfriamiento: 138 m²

Presión de funcionamiento del vapor: 4Kg/cm2

Método de calefacción: Tiras del aluminio alrededor del tubo

Temperatura de la cámara: primera sección: 65℃~70℃

Segunda sección: 102℃~104℃

Tercera sección: 104℃~108℃

(El antedicho refiere a la temperatura de la carbonización, si está utilizada para la temperatura de sequía simple necesitó bajar un pedazo. )

Después de humedad de sequía: el 10~13%

Velocidad de la fan: Rev 1000/minuto

Flujo de aire superior de la fan: ≈ 14900 m^3/h

Baje el flujo de aire de la fan: ≈ 13700 m^3/h

Modo de transmisión:

Cortina: v-correa stepless de la velocidad de la frecuencia variable individual del motor, caja de cambios de la turbina e impulsión de cadena.

Tamaño de la forma: L12775mm W3450mm H2635mm

productividad: 110 kg/h~350kg/h

Piezas al azar de la fuente:

1. Motor: sistemas de 2.2KW 380V 960 RPM 6

sistema de 2.2KW 380V 960 RPM 1

2. Reductor: radio de la velocidad de los 4M: poder del 1:5: sistema 1.5KW 1

3. V-correa: Un tipo 1905 (″ A75) 2 PC

estructura de la máquina:

La máquina se entrega del fan de chasis, de las persianas, de los calentadores y de otras combinaciones formados. Los estantes están para el canal, el hierro de ángulo y otros componentes, sitio principal con el lado caben dos porciones, aislamiento de acero, instalación principal del sitio del calentador del panel de la cortina de aire de la fuente y la placa del aislamiento, fan apta del lado está instalada, transmisión, caja de cambios. Para prevenir la pérdida de calor, rodeada por las paredes con el aislamiento, el sitio principal equipado de una puerta que se pueda abrir para facilitar las reparaciones, rematadas con 2 abiertos el aire de extractor, aire húmedo fuera del cuerpo, solamente el interfaz tiene un regulador activo para regular descargas del aire húmedo, y otro agujero rectangular para ajustar el flujo de aire.

La fan montada a la derecha, 4 fans es superior, 2 es más baja, tipo centrífugo impeledor de la fan hecho de la placa de acero, las fans es manejada por un motor separado.

En el lado interior principal II con la guía del ángulo, arriba tiene continuo de transportar al tablero, cada bloque que transporta el tablero de superficie tiene muchos cuidadosamente del pequeño agujero, II extremo con el niño rodado Tablero-como cadena hace cada bloque que transporta crecimiento del acoplamiento del tablero y ancho de transportar la cortina, está al lado de la impulsión de cadena, otro extremo del bastidor del eje del piñón puede regulación, hace la transportación de la cortina tiene apropiado de la tensión, en interior lateral con el motor a través de la caja de la desaceleración hace la cortina transportadora entera en el móvil de Shang de la guía del ángulo lentamente.

El sistema de calefacción vía el tubo de vapor en el calentador del vapor, el calentador y 3 grupos, dispuestos para 2 grupos de parte superior, 1 parte más inferior es trampa de la obstrucción.

La máquina se equipa de 24 placas de la cuña, su papel principal es regular dadas las circunstancias dentro del aire caliente de los soplos del aire del horno uniformemente a todas las capas.

El cambio del tablero del transporte de la velocidad es cambios stepless del ratio de la velocidad de la transmisión, sobre la base de requisitos específicos podría girar velocidad stepless de la transmisión del volante de dirección del control de velocidad por el tablero del transporte.

B033-183

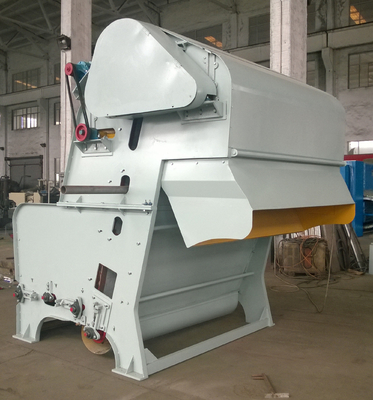

Alimentador modelo de las lanas B033-183

Uso

Esta máquina se utiliza para alimentar las lanas o algodón a la apertura y a lavarse y al secado.

Especificaciones principales

1. Anchura: 1830m m.
2. Peso: 2T.
3. Enrejado horizontal: La distancia entre el lado de trabajo a la tierra es 643m m; Conducción de velocidad: 1.1~1.8m/min.
4. Enrejado inclinado: Altura del cuerno: 32m m; Distancia del cuerno: 32m m. El paralelo arregla. Conducción de velocidad: 6.5~30.4m/min.
5. Grada de Evener: Oscilación de trabajo: 161,5 órdenes/Min.
6. Rodillo del separador: Diameterφ487mm; velocidad rotatoria: 104~161.5m/min.
7. Conducción de método: Conducido por los motores individuales con la V-correa.
8. Poder: 3KW.
9. Dimensiones: 2645×2660×2720m m
