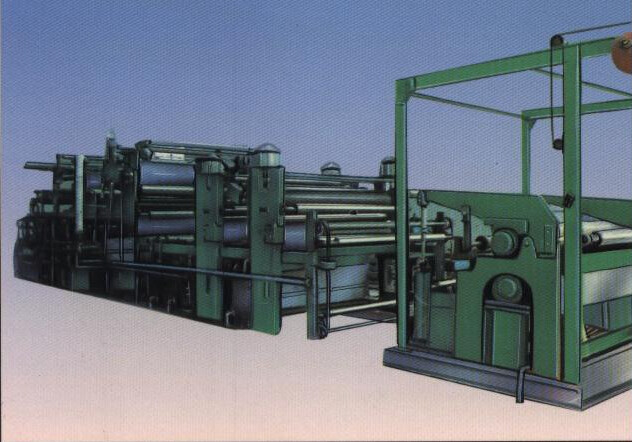

Lavadora oscilante LMH694

Uso:

Esta máquina es conveniente para el propósito que se lava del algodón, de la fibra química y de la tela mezclada después de imprimir y de teñir. Particularmente conveniente para imprimir, teñido de la manta de Raquel, de la manta de acrílico, de la manta del algodón, de la toalla y de la otra tela pesada después de lavarse.

Especificaciones principales

Tipo: mano izquierda o mano derecha

Anchura nominal: 1800,2000,2200,2400m m

Velocidad de trabajo: 5-30 m/min

Manera oscilante: en la oscilación del tiempo y la oscilación del tambor rotatorio.

Conducción de manera: Conducción multi de la sincronización de la unidad del convertidor de la CA.

Poder instalado: 68kw

Dimensiones externas: 16990× (W+2800) ×2800mm

Lista de embalaje combinada oscilante y que se lava de la máquina.

1 alimentación de centro abierta de la entrada

2 la parte superior dos del tanque dos de la inmersión el más bajo, superior y más bajo diámetro de los rodillos de guía del paño es Φ125, ejes que las cabezas son hechas por el acero inoxidable

El transporte superior es transportes de la materia textil UCP207, un transporte más bajo se hace especialmente sin los tipos número, anillo incorporado del parte movible del grafito (el diámetro del agujero del eje es 35 milímetros)

3 exprimidor del rodillo MH691-260 2, diámetro isΦ250 del rodillo impulsor

La dureza de goma del rodillo impulsor es 90º, la dureza de goma del rodillo conducido es 82º-85º.

transporte de 2 extremos del rodillo: 3612, marco, aceite sealingΦ60×Φ90×12 (1pcs), Φ100×Φ75×12 (4pcs),

Presionar cylinderΦ160×70 neumático, el anillo del clip para el extremo del rodillo que lleva isΦ60

Velocidad-reductor del motor: Reductor de velocidad cycloidal del engranaje del perno de BWD13-15-4KW

4 velocidades que ajustan el levantador para arriba-bajo

Alta maquinaria de la materia textil del pie UCP207

asiento del transporte, un diámetro Φ125, cilindro penumatic MP2-63 * 150, solo oído del rodillo de guía del paño en el tipo del anillo de la cola, sensor del ángulo de FJZ-X.

5 MH502-260MH502-260 abren el tanque de acero inoxidable de la boca, el asiento del transporte del superior y un rodillo de guía más bajo es lo mismo del pequeño tanque de la inmersión

el tanque oscilante del tambor redondo 6

El diámetro oscilante Φ350, sacador del rodillo hacia fuera de agujero superficial Φ12, dos extremos que sellan (tecnología jiashan Co., Ltd del lacre del minhua de Zhejiang) el asiento del transporte del extremo del eje Φ65 es lo mismo que el rodillo de guía del pequeño tanque de la inmersión. Velocidad-reductor del motor: Reductor de velocidad cycloidal del engranaje del perno de BWD13-23-4KW

7 Incircle del octágono rollerΦ350, sealingΦ65 mecánico, sitio de la producción es lo mismo que el tanque oscilante del tambor redondo.

El rodillo de guía superior y más bajo diameterΦ125, rodamiento de rodillos superior de guía UCP207, un rodillo de guía más bajo es lo mismo que el pequeño tanque de la inmersión

Velocidad-reductor del motor: BWD13-23-4KW

8 rodillo superior y más bajo del exprimidor, diámetro isΦ350

La dureza de goma del rodillo impulsor es 90º, la dureza de goma del rodillo conducido es 82º-85º.

el llevar de 2 finales del rodillo: 3612, marco, aceite sealingΦ90*120*12, Φ105*Φ130*12 (4pcs),

Velocidad-reductor del motor: Reductor de velocidad cycloidal del engranaje del perno de BWD14-23-7.5KW (4 polars)

Presione el cilindro neumático es Φ200, primavera del clip del eje es Φ90

almacenamiento de 9 fibras

Marco diaΦ200, asiento del almacenamiento de la fibra del transporte UCP208 de la maquinaria de la materia textil

Velocidad-reductor del motor: BWD11-11-1.5KW.
